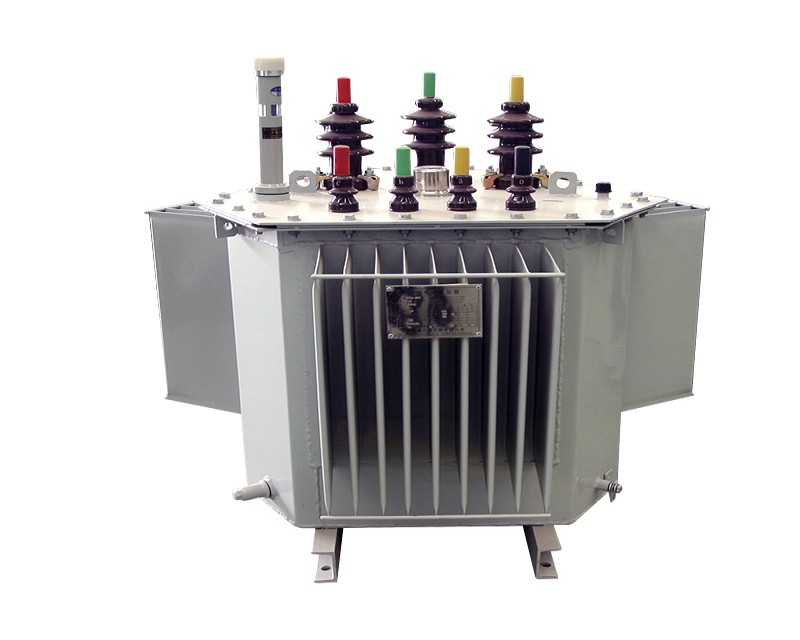

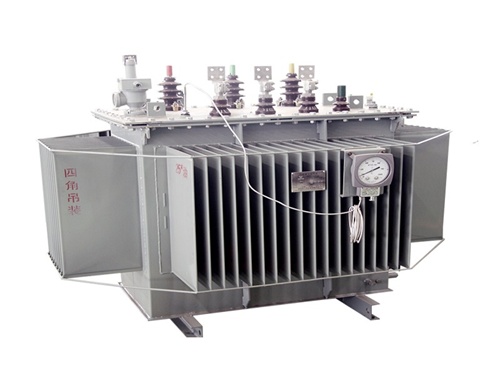

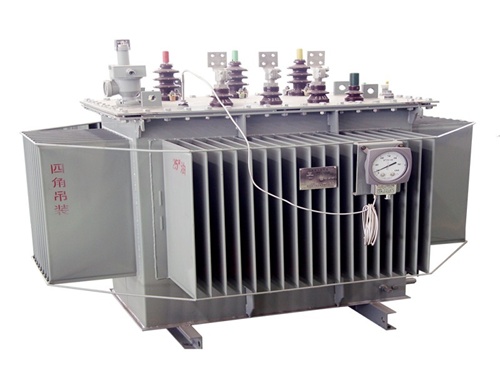

青岛油浸式隔离变压器是一种利用绝缘油作为冷却和绝缘介质的变压器，其核心结构、工作原理、优缺点及适用场景如下：
一、核心结构与原理
结构组成
铁芯与绕组：采用硅钢片叠压的铁芯作为磁路，绕组由铜或铝导线绕制，浸入绝缘油中以增强绝缘性能。
油箱与绝缘油：油箱为焊接钢制结构，内部充满绝缘油，兼具冷却和绝缘功能。
辅助组件：包括油枕(补偿油体积变化)、散热装置(如散热器)、高低压套管(引出线绝缘)等。
工作原理
基于电磁感应定律，通过一次绕组与二次绕组的匝数比实现电压变换。
绝缘油在运行中吸收绕组和铁芯产生的热量，并通过油箱壁或散热器将热量传递至外部环境。
二、主要优缺点
优点
散热性能优异：绝缘油直接接触绕组，热传导效率高，适合大容量、高负荷场景。
绝缘性能强：绝缘油提供可靠的电气绝缘，降低局部放电风险。
成本效益高：初始投资及维护成本相对较低，适合预算敏感型项目。
环境适应性强：可在高湿度、高温或粉尘环境中稳定运行。
缺点
火灾与环保风险：绝缘油具有可燃性，泄漏可能引发火灾或污染环境。
维护复杂：需定期检测绝缘油质量(如水分、杂质含量)，必要时进行过滤或更换。
抗短路能力有限：短路时电磁力可能导致绕组变形，需额外保护措施。
三、典型应用场景
大容量电力传输：适用于大型变电站、工业园区等需要高压电转换和长距离输电的场景。
户外恶劣环境：在自然冷却条件不佳或环境严苛的区域(如偏远地区发电场)，其散热和防护性能更具优势。
高负荷工业设备：满足钢铁厂、化工厂等对设备稳定性和负载能力要求高的行业需求。
四、与干式变压器的对比
| 特性 | 油浸式隔离变压器 | 干式变压器 |
|---|---|---|
| 冷却介质 | 绝缘油 | 空气或固体绝缘材料（如环氧树脂） |
| 防火性能 | 较差（油可燃） | 优异（无油设计） |
| 环境适应性 | 适合户外及恶劣环境 | 适合室内及对防火要求高的场所 |
| 维护成本 | 需定期检测绝缘油 | 维护简单，无需换油 |
| 容量范围 | 通常更大（尤其适用于高电压场景） | 容量相对较小 |
